UNet图像分割学习笔记：从基础架构到Attention U-Net注意力机制进阶

这是一篇从零梳理 UNet 的学习笔记。前半部分讲清基础架构、数据流向与我改写合一的源码注释；中间进阶到 Attention U-Net，结合论文、官方注意力源码、以及我自己简化改写的 AttentionGate2D；后半部分记录完整的 Baseline vs Attention 对照实验链——从 3-Seed 初步验证、train.py 规范化、30 Epoch 收敛检查、5-Fold 交叉验证，到原作者 Grid Attention 三模型对照，以及面向泡沫实例分割的下一步方向。所有手绘框架图、改写代码与中文注释均为我在学习过程中亲手整理。

前言

图像分割是计算机视觉里的核心任务——不仅要识别图里有什么，还要精确标出它在哪些像素位置。在医学影像、细胞壁提取这类样本少、目标边界细、背景干扰强的场景里，U-Net 凭借一个优雅的 U 型结构和”跳跃连接”长期封神。

这篇笔记按我自己的学习路径展开：

1. 先补齐卷积/池化/上采样这些前置概念
2. 拆解 U-Net 的架构与逐层数据流
3. 把官方 milesial/Pytorch-UNet 分散在多文件里的网络定义改写合一成单文件，并逐行加注释
4. 跑通 ISBI 细胞壁分割，设计 A–K 改进实验

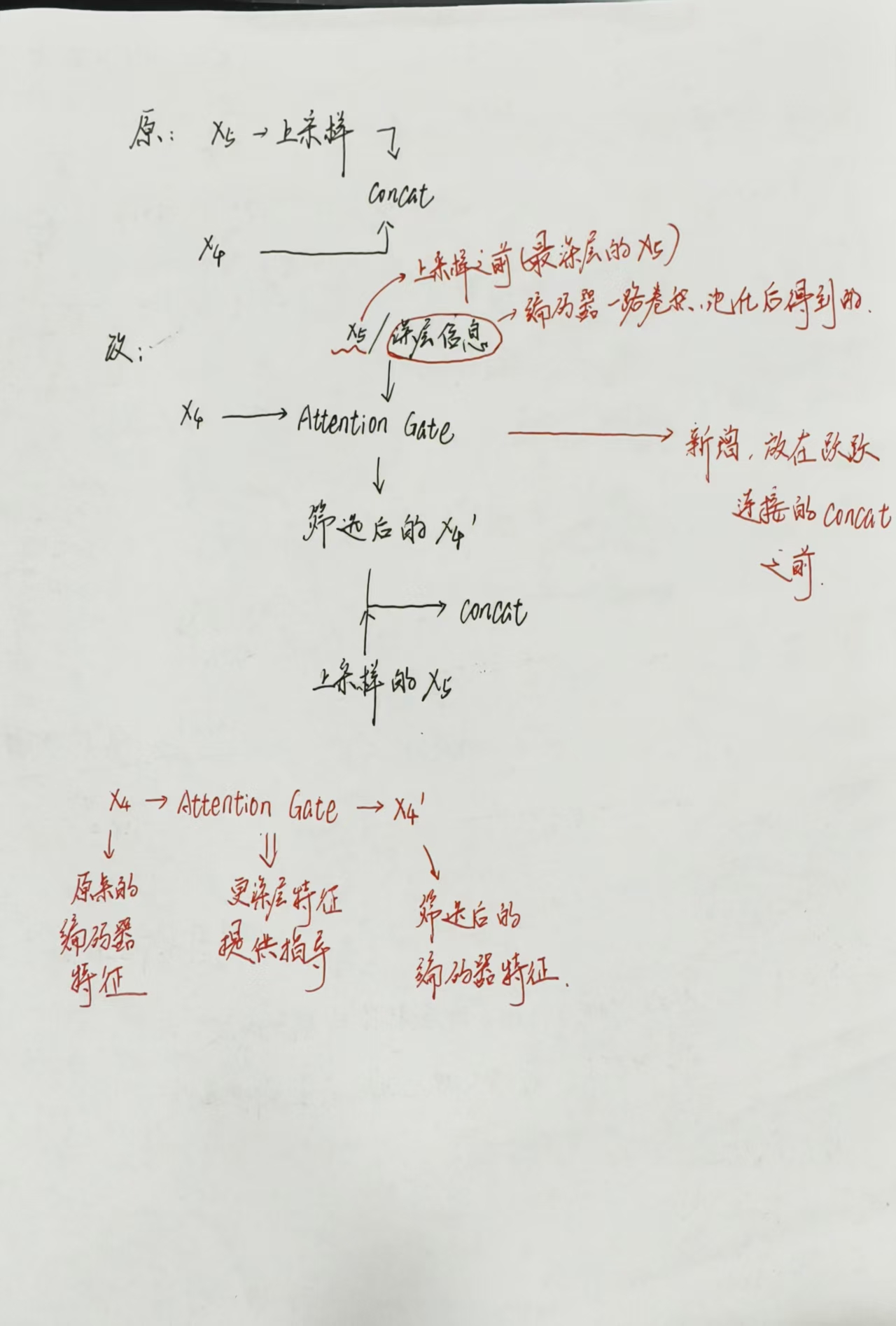

5. 进阶到 Attention U-Net：论文动机 → 注意力门控原理 → 官方源码 → 我的简化改写
6. 做 Baseline vs Attention 的完整对照实验链：3-Seed 初步验证 → train.py 规范化 → 30 Epoch 收敛检查 → 5-Fold 交叉验证 → 原作者 Grid Attention 三模型对照

---

一、计算机视觉基础铺垫

在碰 U-Net 之前，先把几个底层概念钉死。

1.1 图片就是数字矩阵

人看到的是具体画面，计算机看到的是数字矩阵。一张 1920×1080 的图，就是 1920 列 × 1080 行个像素，每个像素是一组数字。

• 像素：矩阵里的一个格子
• 通道数：一个像素里有几个数字。灰度图是 1 通道，彩色 RGB 是 3 通道
• 分辨率：矩阵的行列数，比如 1920×1080

1.2 卷积：用一个窗口扫描局部

卷积是一个覆盖矩阵一部分的滑动窗口，用来观察局部特征。窗口里装着卷积核。

一次卷积运算 = 把卷积核与图片对应位置逐元素相乘，再全部相加，得到一个数。

图片的一块：        卷积核：        相乘得：          结果：
1  2  3            1  0  -1        1  0  -3
4  5  6            1  0  -1        4  0  -6        相加 = 1+0-3+4+0-6+7+0-9 = -6
7  8  9            1  0  -1        7  0  -9

如果图片是 5×5、卷积核是 3×3，卷积核就在图片上不断滑动，每到一个位置做一次”对应相乘再相加”。

卷积核为什么能找到边缘？

用一组 1 0 -1 的卷积核扫描一张左暗右亮的图：

数据矩阵          卷积核
10  10  200       1  0  -1
10  10  200       1  0  -1
10  10  200       1  0  -1

相乘相加得到一个很大的负数（-570），说明左右差异巨大，这里很可能存在边缘。不同卷积核学会检测边缘、纹理、形状等不同特征。

1.3 三个关键操作

操作	作用	我的理解
ReLU	负数变 0，正数不变	引入非线性，让网络能学复杂特征
Max Pool 2×2	窗口内只保留最大值	下采样：缩小尺寸、保留最显著特征、扩大感受野
上采样	把小特征图重新放大	恢复分辨率；但找不回 Max Pool 丢掉的细节，所以要靠跳跃连接补

---

二、UNet 基础

2.1 核心思想：U 型 + 跳跃连接

U-Net 是用于图像分割的卷积神经网络，因结构呈 U 型得名。三条主线：

• 编码器（左半，下采样）：逐步提取特征、降低空间分辨率，负责”理解这是什么”
• 解码器（右半，上采样）：逐步恢复分辨率、生成分割结果，负责”恢复在哪里”
• 跳跃连接（中间横线）：把左边保存的细节补给右边——这是 U-Net 最关键的创新

左边负责”理解是什么”，右边负责”恢复在哪里”，中间的跳跃连接把左边保存的细节补给右边。

2.2 优缺点与适用场景

UNet 的优缺点

适合：小样本、类别不平衡、需要保留细节的任务

优点：强大的分割能力、少样本即可学习、结构可扩展

缺点：计算资源需求较高、对高频类别仍有数据不平衡倾向、大尺寸图像处理吃力

应用：医学图像、遥感图像、自然场景图像、工业图像

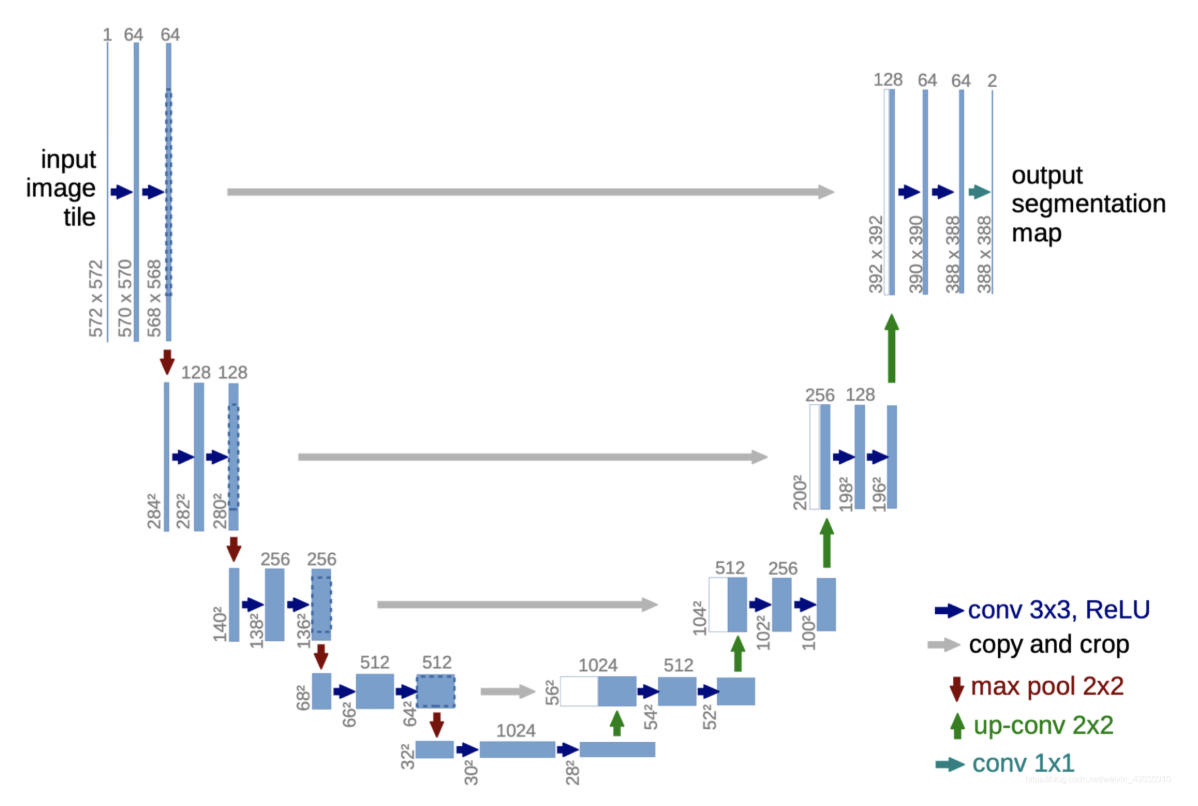

2.3 网络架构图与各组件含义

对照图里每个标注：

图中标注	含义
conv 3x3, ReLU	3×3 卷积核 + ReLU 激活
copy and crop	复制并裁剪：把左边特征复制给右边，裁剪到尺寸对齐后拼接
max pool 2x2	2×2 最大池化，步长推断为 2（不重叠）
up-conv 2x2	转置卷积（反卷积），一种可学习的上采样
conv 1x1	1×1 卷积，把 64 通道压成 2 通道做最终分类
顶部数字	通道数（1 = 灰度图，通道数 = 每像素包含的信息数）

copy and crop 的本质：复制的是左边网络中间产生的数据；拼接时高宽对齐、通道数相加。把前面更精确的位置信息保存下来给后面用。

2.4 数据流向：论文原版的逐层尺寸流

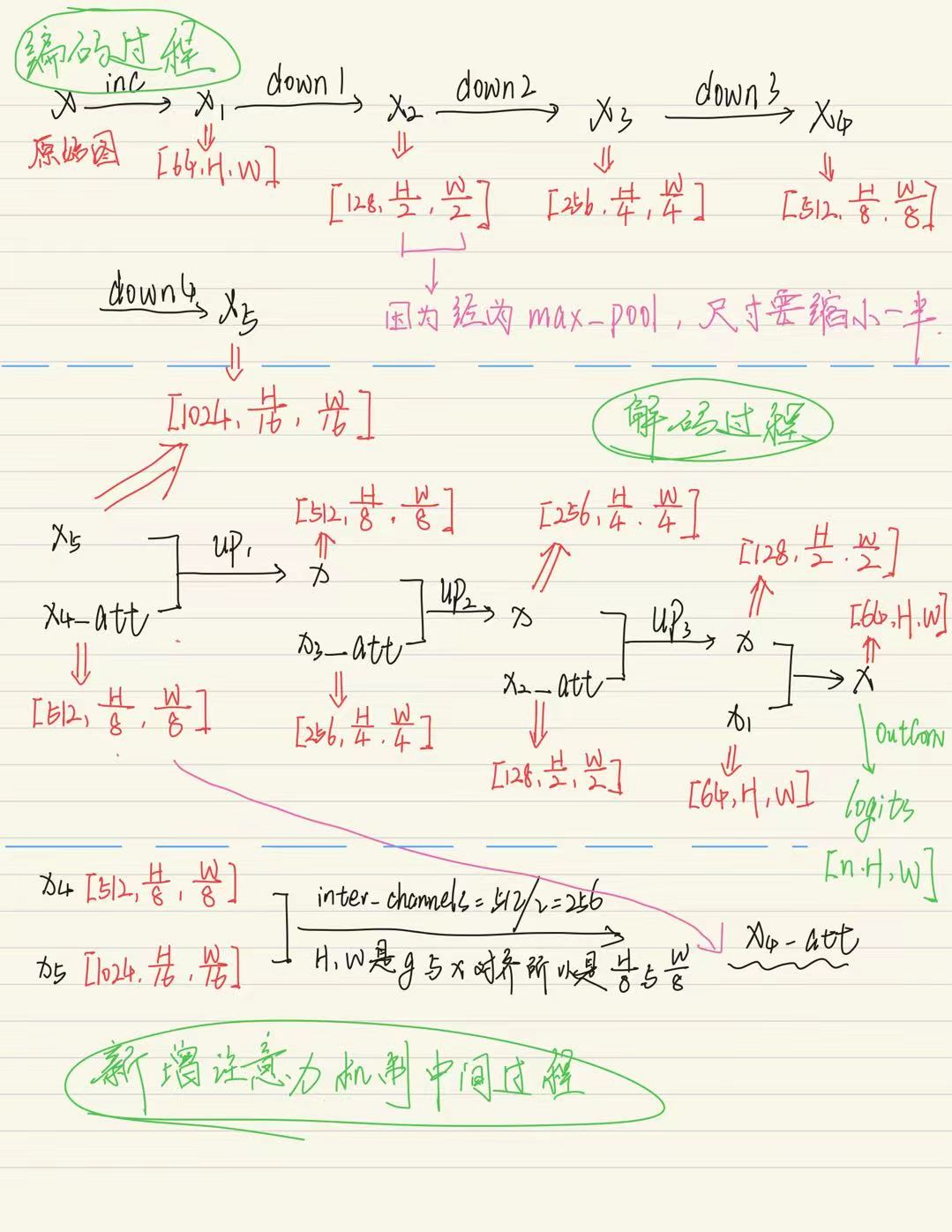

我手绘的那张”加了注意力机制的完整代码”流程图，对应第五章 5.6 节的最终代码，放到那边和代码一起讲。下面先按论文原版尺寸走基础 U-Net 的数据流。

注意：下面这套尺寸是论文原版（padding=0 的 valid 卷积），所以每卷一次尺寸都会变小（572→570→568）。后面我改写合一的代码改成了 padding=1 的 same 卷积，输入输出尺寸一致，这是两套不同的实现，别混了。

左半部分（编码器）：

572×572×1 →(conv×2)→ 568×568×64
        →(maxpool)→ 284×284×64 →(conv×2)→ 280×280×128
        →(maxpool)→ 140×140×128 →(conv×2)→ 136×136×256
        →(maxpool)→ 68×68×256 →(conv×2)→ 64×64×512
        →(maxpool)→ 32×32×512 →(conv×2)→ 28×28×1024   ← 瓶颈层

右半部分（解码器）： 通过 up-conv 2×2 逐层放大，每一步先上采样、再 copy and crop 拼接、再两次卷积，最后用 1×1 卷积把 64 通道压成 2 通道：

28×28×1024 →(up-conv)→ 56×56×512 →(concat x8)→ 56×56×1024 →(conv×2)→ 52×52×512
          →(up-conv)→ 104×104×256 →(concat x6)→ 104×104×512 →(conv×2)→ 100×100×256
          →(up-conv)→ 200×200×128 →(concat x4)→ 200×200×256 →(conv×2)→ 196×196×128
          →(up-conv)→ 392×392×64  →(concat x2)→ 392×392×128 →(conv×2)→ 388×388×64
          →(conv 1×1)→ 388×388×2

2.5 四个关键问题

我在学习时反复琢磨过这几个问题，这里把答案固化下来。

Q1：为什么最开始要连续两次卷积之后才 max pool？

先连续做两次卷积，把当前尺寸下的信息多提取一些，再进行 Max Pool。次数可以调整（一次或三次都行），看需要。

Q2：为什么高和宽越来越小，通道数反而越来越多？

高和宽表示”有多少个位置”，通道表示”这个位置有多少个信息”。尺寸缩小是丢掉空间位置精度，通道增多是每个位置的信息变得更精准、更详细。这是一种用空间分辨率换特征丰富度的权衡。

Q3：为什么缩放到 28×28×1024 就停？

寻找一个平衡点，便于后面 up 和拼接。继续往下深入会丢失更多数据，层数是人为决定的。

Q4：卷积核里的数字怎么来的？

刚开始建立 U-Net 时，卷积核里的数字由程序按一定规则随机初始化，一开始没有特殊意义；之后通过训练不断调整，最终让不同卷积核学会提取边缘、纹理、形状等有用信息。

---

三、代码实现：把官方 unet 文件夹改写合一

3.1 改写思路

官方 milesial/Pytorch-UNet 把网络拆成了多个文件（unet_parts.py 放 DoubleConv/Down/Up/OutConv，unet_model.py 放 UNet 主体）。为了学习时一眼看全，我把它改写合并到单文件 unet.py，并逐行加了中文注释。

与论文原版的关键差异：我改写的版本用 padding=1 的 same 卷积，所以输入输出尺寸一致（例如输入 1×572×572，输出尺寸不变）；论文原版是 padding=0 的 valid 卷积，每卷一次尺寸缩小。代码里所有中文注释均为我在改写时添加的理解，英文注释为原版所有。

二维卷积尺寸公式（我在文件开头记的）：

$$H_{out} = \left\lfloor \frac{H_{in} + 2P - D(K-1) - 1}{S} \right\rfloor + 1$$

其中 K 是卷积核大小、P 是 padding、S 是步长、D 是空洞率（默认 1）。padding=1, kernel=3, stride=1 时 $H{out}=H{in}$，这就是 same 卷积。

3.2 DoubleConv：两次”卷积→BN→ReLU”

class DoubleConv(nn.Module):
    """(convolution => [BN] => ReLU) * 2"""

    def __init__(self, in_channels, out_channels, mid_channels=None):
        super().__init__()
        if not mid_channels:
            mid_channels = out_channels
        self.double_conv = nn.Sequential(
            # nn.Conv2d 定义卷积，已经包含了卷积操作的实现细节
            nn.Conv2d(in_channels, mid_channels, kernel_size=3, padding=1, bias=False),
            # 二维批归一化层，作用于第一个卷积的输出
            # 目的：对每个批次的特征图做均值方差归一化，加速收敛，防止梯度消失/爆炸，起正则化作用
            nn.BatchNorm2d(mid_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(mid_channels, out_channels, kernel_size=3, padding=1, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        return self.double_conv(x)

我在注释里强调的几个点

• bias=False：卷积后接了 BN，BN 本身有偏置（偏移参数），所以卷积的 bias 可省去，减少冗余参数
• BatchNorm2d：我的注释写明它”对每个批次的特征图做均值方差归一化”，作用是加速收敛 + 防梯度异常 + 正则化
• inplace=True：ReLU 原地操作，省一点显存

3.3 Down：先池化再卷积

class Down(nn.Module):
    """Downscaling with maxpool then double conv"""
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.maxpool_conv = nn.Sequential(
            nn.MaxPool2d(2),        # 内置最大池化，尺寸减半
            DoubleConv(in_channels, out_channels)   # 再做两次卷积
        )
    def forward(self, x):
        return self.maxpool_conv(x)

MaxPool2d(2) 即 2×2 窗口、步长 2，高宽减半、通道不变；紧接 DoubleConv 提取特征并升维。

3.4 Up：上采样 + 对齐 + 拼接 + 卷积

这是 U-Net 最巧妙的一层，我在注释里花了不少笔墨。

class Up(nn.Module):
    """Upscaling then double conv"""
    def __init__(self, in_channels, out_channels, bilinear=True):
        super().__init__()
        # if bilinear, use the normal convolutions to reduce the number of channels
        if bilinear:
            self.up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)  # 双线性插值放大 2 倍
            self.conv = DoubleConv(in_channels, out_channels, in_channels // 2)         # 中间通道数取输入一半
        else:
            # 不使用双线性插值，直接转置卷积上采样（官方默认）
            self.up = nn.ConvTranspose2d(in_channels, in_channels // 2, kernel_size=2, stride=2)
            self.conv = DoubleConv(in_channels, out_channels)

    def forward(self, x1, x2):
        x1 = self.up(x1)                       # 先上采样 x1
        diffY = x2.size()[2] - x1.size()[2]     # 高度差
        diffX = x2.size()[3] - x1.size()[3]     # 宽度差
        # 补齐尺寸：对 x1 做 padding，使其与 x2 高宽对齐
        x1 = F.pad(x1, [diffX // 2, diffX - diffX // 2, diffY // 2, diffY - diffY // 2])
        # 跳跃连接：通道维拼接
        x = torch.cat([x2, x1], dim=1)          # dim=1 表示沿通道数拼接
        return self.conv(x)

我标注的三个关键理解

1. 两种上采样方式：bilinear=True 用双线性插值（无可学习参数，省显存，官方会同时减半通道数补偿）；bilinear=False 用转置卷积 ConvTranspose2d（可学习的放大）。我的代码默认走转置卷积分支
2. F.pad 补齐：上采样后 x1 与跳跃特征 x2 可能差 1 像素，用 padding 对齐，避免拼接错位。注释里我贴了官方解决 padding 问题的两个 commit 链接
3. torch.cat([x2, x1], dim=1)：沿通道维拼接，高宽相同、通道相加——这就是”copy and crop”在代码里的真实模样

3.5 OutConv：1×1 卷积收尾

class OutConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(OutConv, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)   # 1×1 卷积核
    def forward(self, x):
        return self.conv(x)    # 得到最终分类结果

1×1 卷积把 64 通道压成 n_classes 通道（分割任务里通常是类别数），不改变高宽。

3.6 UNet 主体与前向传播

class UNet(nn.Module):
    def __init__(self, n_channels, n_classes, bilinear=False):
        super(UNet, self).__init__()
        self.n_channels = n_channels
        self.n_classes = n_classes
        self.bilinear = bilinear
        # ===== 编码器 =====
        self.inc  = DoubleConv(n_channels, 64)
        self.down1 = Down(64, 128)
        self.down2 = Down(128, 256)
        self.down3 = Down(256, 512)
        factor = 2 if bilinear else 1
        self.down4 = Down(512, 1024 // factor)
        # ===== 解码器 =====
        self.up1 = Up(1024, 512 // factor, bilinear)
        self.up2 = Up(512,  256 // factor, bilinear)
        self.up3 = Up(256,  128 // factor, bilinear)
        self.up4 = Up(128,  64,             bilinear)
        # ===== 输出层 =====
        self.outc = OutConv(64, n_classes)

    def forward(self, x):
        # Encoder
        x1 = self.inc(x)
        x2 = self.down1(x1)
        x3 = self.down2(x2)
        x4 = self.down3(x3)
        x5 = self.down4(x4)
        # Decoder（每步把上一步结果与对应编码器特征拼接）
        x = self.up1(x5, x4)
        x = self.up2(x, x3)
        x = self.up3(x, x2)
        x = self.up4(x, x1)
        # Output
        logits = self.outc(x)
        return logits

前向传播里最容易踩的坑：不能用同一个变量名贯穿全程！因为 U-Net 需要 copy，下采样前必须用新变量（x1、x2、x3、x4）保存中间输出，供后面跳跃连接使用。如果全写成 x = ...，后面就取不到中间层特征了。

我在注释里特意写了这段理解：

Down 是处理规则，self.down1 是这套规则的一个具体实例，x1 是被处理的数据，x2 是处理结果。这里不用变量重名是因为后面要跳跃连接。

完整改写合一版 unet.py（含我的全部中文注释）

""" Full U-Net network in a single file """
import torch
import torch.nn as nn
import torch.nn.functional as F

# 对于二维卷积 nn.Conv2d：
# H_out = ⌊(H_in + 2P - D×(K-1) - 1) / S⌋ + 1
# W_out = ⌊(W_in + 2P - D×(K-1) - 1) / S⌋ + 1
# K：卷积核大小，P：填充，S：步长，D：空洞率（默认 1）

# 在定义每一个方法时，先 __init__ 初始化，再用 forward 表示具体计算

class DoubleConv(nn.Module):
    """(convolution => [BN] => ReLU) * 2"""
    def __init__(self, in_channels, out_channels, mid_channels=None):
        super().__init__()
        if not mid_channels:
            mid_channels = out_channels
        self.double_conv = nn.Sequential(
            nn.Conv2d(in_channels, mid_channels, kernel_size=3, padding=1, bias=False),
            nn.BatchNorm2d(mid_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(mid_channels, out_channels, kernel_size=3, padding=1, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )
    def forward(self, x):
        return self.double_conv(x)

class Down(nn.Module):
    """Downscaling with maxpool then double conv"""
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.maxpool_conv = nn.Sequential(
            nn.MaxPool2d(2),
            DoubleConv(in_channels, out_channels)
        )
    def forward(self, x):
        return self.maxpool_conv(x)

class Up(nn.Module):
    """Upscaling then double conv"""
    def __init__(self, in_channels, out_channels, bilinear=True):
        super().__init__()
        if bilinear:
            self.up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)
            self.conv = DoubleConv(in_channels, out_channels, in_channels // 2)
        else:
            self.up = nn.ConvTranspose2d(in_channels, in_channels // 2, kernel_size=2, stride=2)
            self.conv = DoubleConv(in_channels, out_channels)
    def forward(self, x1, x2):
        x1 = self.up(x1)
        diffY = x2.size()[2] - x1.size()[2]
        diffX = x2.size()[3] - x1.size()[3]
        x1 = F.pad(x1, [diffX // 2, diffX - diffX // 2, diffY // 2, diffY - diffY // 2])
        x = torch.cat([x2, x1], dim=1)
        return self.conv(x)

class OutConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(OutConv, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)
    def forward(self, x):
        return self.conv(x)

class UNet(nn.Module):
    def __init__(self, n_channels, n_classes, bilinear=False):
        super(UNet, self).__init__()
        self.n_channels = n_channels
        self.n_classes = n_classes
        self.bilinear = bilinear
        self.inc  = DoubleConv(n_channels, 64)
        self.down1 = Down(64, 128)
        self.down2 = Down(128, 256)
        self.down3 = Down(256, 512)
        factor = 2 if bilinear else 1
        self.down4 = Down(512, 1024 // factor)
        self.up1 = Up(1024, 512 // factor, bilinear)
        self.up2 = Up(512,  256 // factor, bilinear)
        self.up3 = Up(256,  128 // factor, bilinear)
        self.up4 = Up(128,  64,             bilinear)
        self.outc = OutConv(64, n_classes)
    def forward(self, x):
        x1 = self.inc(x)
        x2 = self.down1(x1)
        x3 = self.down2(x2)
        x4 = self.down3(x3)
        x5 = self.down4(x4)
        x = self.up1(x5, x4)
        x = self.up2(x, x3)
        x = self.up3(x, x2)
        x = self.up4(x, x1)
        logits = self.outc(x)
        return logits

---

四、ISBI 细胞壁分割实战

跑通基础流程后，我做了一整套对比实验。项目目录 F:\Pytorch-UNet-master，数据是 ISBI 灰度细胞图，所以模型输入通道为 1。

4.1 标准训练—预测—评估流程

cd "F:\Pytorch-UNet-master"
$env:WANDB_MODE="disabled"                          # 不公开数据，关闭 wandb 上传
Remove-Item "checkpoints\*.pth" -Force -ErrorAction SilentlyContinue   # 训练前清空旧模型

python train.py --epochs 20 --batch-size 1 --learning-rate 1e-5 --scale 1
python predict.py --model checkpoints/checkpoint_epoch20.pth -i data/imgs/001.png -o output_cell_001.png --scale 1

几个我踩过坑后固化的经验：

通道数与 scale 必须前后一致

• 通道数：灰度细胞图 n_channels=1，彩色 RGB 图 n_channels=3。train.py 和 predict.py 里的 n_channels 必须一致，predict.py 读取图片建议 .convert('L')
• scale：训练用 --scale 1，预测和评估也必须 --scale 1；训练 --scale 0.5 则全程 0.5。细胞壁是细边界任务，推荐先 --scale 1
• W&B 提示 wandb: W&B syncing is set to offline 不是错误，是正常的

4.2 评估指标：Dice 与 IoU

intersection = np.logical_and(pred, true).sum()
union = np.logical_or(pred, true).sum()
dice = 2 * intersection / (pred.sum() + true.sum() + 1e-8)
iou  = intersection / (union + 1e-8)

• Dice：预测与真实重叠的两倍 / 两者面积和，衡量重合度
• IoU：交集 / 并集，分割任务最常用指标

我写了 check_score_all.py 批量评估，输出每张图 + 平均 Dice/IoU + CSV 表格；又写了 compare_experiments.py 自动汇总所有实验并按平均 Dice 排序。

4.3 A–K 改进实验脉络

只改一个变量、每次存 checkpoint、用同一套评估脚本、不只看一张图——这是我做实验的核心原则。整体路线：

1. 第一阶段·基础超参数：A baseline → B 加 epochs → C 调学习率 → D 改 batch size
2. 第二阶段·训练策略：E 验证集比例 → G 开 AMP → H 双线性 vs 转置卷积
3. 第三阶段·数据层面：I 数据增强（30 张 → 180 张）
4. 第四阶段·损失与后处理：J 调 Dice/CE 权重 → K 预测后处理（去小噪点、填小洞）

判断实验是否改进不要只看 loss，也不要只看一张预测图。优先看：平均 Dice 是否提高、平均 IoU 是否提高、预测边界是否更连续、是否减少了全黑/全白/噪点/小洞。

数据增强是其中收益最稳的改进之一，把 30 张通过翻转和旋转扩到 180 张；后处理脚本 postprocess_mask.py 用连通域分析去小噪点、填小洞，不改模型也能涨点。

---

五、Attention U-Net 进阶

基础 U-Net 跑通后，我接着研究了 Attention U-Net。参考资料是论文 Attention U-Net: Learning Where to Look for the Pancreas（Oktay et al., MIDL 2018）和官方实现 ozan-oktay/Attention-Gated-Networks。

5.1 动机：跳跃连接的副作用

U-Net 的跳跃连接把编码器特征原封不动地拼给解码器。问题在于：编码器浅层特征里既有目标，也有大量背景噪声，尤其当目标小、背景复杂时（比如胰腺在 CT 里只占很小一块），这些噪声会被一路带到输出，冲淡边界精度。

Attention Gate 的目标：让网络自动学会”该看哪里”，在跳跃连接送出特征之前先做一次筛选，抑制背景区域、突出目标区域。

5.2 AG 插在哪：原方法 vs 改进方法

上面这张是我画的对比图：

原方法：上采样后的 x5 直接与编码器特征 x4 做 concat。
改进方法：先用 Attention Gate 对 x4 做加权筛选，得到 x4'，再与上采样后的 x5 做 concat。门控信号 g 就是更深层特征 x5，它告诉门”目标大概在哪、该关注哪些区域”。

一句话总结图中底部的三行：

x4  →  Attention Gate  →  x4'
原来的编码器特征    更深层特征提供指导    筛选后的编码器特征

5.3 AG 原理详解

上面这张原理图（也是本文封面）是我结合论文和 AI 辅助理解后画的。按数据流向逐步拆解：

输入两路信号：

• 门控信号 g：来自更深层（decoder 高层）的特征，语义强、上下文感知好。图里我标的是来自 decoder 路线、上采样后的 512×32×32
• 跳跃特征 x^l（即前面的 x4）：来自编码器对应层，分辨率较高、细节多，是要被”筛选”的对象

两路 1×1 卷积变换对齐通道：

• W_g（1×1 卷积）：把 g 变换到 D_g 个中间通道
• W_x/θ（1×1 卷积）：把 x^l 变换到 D_ψ 个中间通道

变换后两者通道数一致，才能逐元素相加。

对齐空间尺寸 → 相加 → ReLU：

g 的空间分辨率通常比 x^l 小（深层下采样过），所以要先上采样/下采样对齐，然后：

$$f = \mathrm{ReLU}(W_x^T x + W_g^T g + b)$$

再 1×1 卷积 ψ + Sigmoid → 注意力系数 α：

$$\alpha = \sigma_s\big(\psi^T f + b_\psi\big)$$

ψ 是把多通道压成 1 通道的 1×1 卷积，Sigmoid 把每个位置压到 [0,1]，这就是逐像素的注意力权重。

α 与原特征相乘 → 筛选后特征：

$$\hat{x} = \alpha \cdot x$$

再加一个输出变换 W（1×1 卷积 + BN）做一次精修。注意力系数 α 大的位置被保留、小的位置被抑制，背景噪声就此被压低。

Attention Gate 完整公式

$$q_{att} = \hat{\alpha}^l \cdot x^l,\quad \hat{\alpha}^l = \sigma_2\big(\psi^T(\sigma_1(W_x^T x^l + W_g^T g + b)) + b_\psi\big)$$

• $\sigma_1$ 是 ReLU，$\sigma_2$ 是 Sigmoid
• $W_x, W_g, \psi$ 都是 1×1 卷积（2D）或 1×1×1（3D）
• 最终输出 $\hat{x}$ 与输入 $x^l$ 形状一致，可直接替换原跳跃连接的特征

5.4 官方源码对照：grid_attention_layer.py

我精读了 ozan-oktay/Attention-Gated-Networks 里 models/layers/grid_attention_layer.py，并逐行加了中文注释。它定义了支持 2D/3D、支持三种模式（concatenation / concatenation_debug / concatenation_residual）的 _GridAttentionBlockND。

核心组件与图中的对应关系（我的注释）：

# Output transform：官方额外的输出变换层，对应图里的 W
self.W = nn.Sequential(
    conv_nd(in_channels=self.in_channels, out_channels=self.in_channels,
            kernel_size=1, stride=1, padding=0),
    bn(self.in_channels),
)

# Theta^T * x_ij + Phi^T * gating_signal + bias
self.theta = conv_nd(in_channels=self.in_channels, out_channels=self.inter_channels,
                      kernel_size=self.sub_sample_kernel_size, stride=self.sub_sample_factor,
                      padding=0, bias=False)          # 对应图中的 Wx
self.phi = conv_nd(in_channels=self.gating_channels, out_channels=self.inter_channels,
                   kernel_size=1, stride=1, padding=0, bias=True)   # 对应图中的 Wg
self.psi = conv_nd(in_channels=self.inter_channels, out_channels=1,
                   kernel_size=1, stride=1, padding=0, bias=True)   # 对应图中的 ReLU 后面的 φ

_concatenation 前向计算（带我的注释）：

def _concatenation(self, x, g):
    input_size = x.size()
    theta_x = self.theta(x)                    # 对 x 做 Wx 卷积
    theta_x_size = theta_x.size()
    # 把 g 经 Wg 卷积后上采样到与 theta_x 同尺寸，再相加 + ReLU
    phi_g = F.upsample(self.phi(g), size=theta_x_size[2:], mode=self.upsample_mode)
    f = F.relu(theta_x + phi_g, inplace=True)
    # ψ 卷积（1×1×1）压成 1 通道，Sigmoid 得注意力权重 α
    sigm_psi_f = F.sigmoid(self.psi(f))
    # 对应图中的 resampler：把 α 上采样回 x 尺寸，再与 x 相乘
    sigm_psi_f = F.upsample(sigm_psi_f, size=input_size[2:], mode=self.upsample_mode)
    y = sigm_psi_f.expand_as(x) * x
    W_y = self.W(y)
    return W_y, sigm_psi_f

三种模式有何不同

• concatenation：ReLU 后 Sigmoid，最常用
• concatenation_debug：把第一个激活换成 softplus
• concatenation_residual：用 softmax 代替 sigmoid，且在通道维展平后做归一化

另外 _GridAttentionBlockND_TORR 是一个更灵活的变体，多了 concatenation_softmax/concatenation_mean/concatenation_range_normalise 等归一化方式，并可开关 W/phi/theta/psi 各模块做消融。

5.5 我的简化改写：AttentionGate2D

官方实现通用性强但偏重（支持 3D、子采样、Kaiming 初始化依赖、多模式分支）。我在 F:\Pytorch-UNet-master - 副本\unet.py 里把它简化改写成只服务 2D U-Net 的 AttentionGate2D，并保留了自己的关键改动说明。

class AttentionGate2D(nn.Module):
    """2D attention gate for filtering U-Net skip features."""
    def __init__(self, in_channels, gating_channels, inter_channels=None):
        super().__init__()
        if inter_channels is None:
            inter_channels = max(1, in_channels // 2)

        self.theta = nn.Conv2d(in_channels, inter_channels, kernel_size=1, bias=False)   # Wx
        self.phi   = nn.Conv2d(gating_channels, inter_channels, kernel_size=1, bias=True) # Wg
        self.psi   = nn.Conv2d(inter_channels, 1, kernel_size=1, bias=True)               # φ
        self.W = nn.Sequential(
            nn.Conv2d(in_channels, in_channels, kernel_size=1, bias=False),
            nn.BatchNorm2d(in_channels)
        )

    def forward(self, x, g):
        theta_x = self.theta(x)       # [B, C/2, Hx, Wx]
        phi_g   = self.phi(g)         # [B, C/2, Hg, Wg]
        # 判断 phi_g 与 theta_x 的空间尺寸是否相同
        if phi_g.shape[2:] != theta_x.shape[2:]:
            # 把 phi_g 的 H、W 调整成和 theta_x 一模一样
            # 与论文把 x 往 g 上调整的方向相反，但本次操作能用更大分辨率得到更精确的注意力系数，
            # 计算量相对较大，效果需具体判断
            phi_g = F.interpolate(phi_g, size=theta_x.shape[2:], mode='bilinear', align_corners=True)
        # theta_x + phi_g → ReLU → ψ(1×1) → Sigmoid 得注意力系数 α
        attention = torch.sigmoid(self.psi(F.relu(theta_x + phi_g, inplace=True)))
        return self.W(x * attention)

这是我最想标出来的改动：论文和官方实现是把 x（跳跃特征）下采样到 g 的尺寸做相加；我的改写反过来，把 phi_g（门控信号）上采样到 x 的尺寸再相加。代价是计算量更大，但换来的好处是在更大的分辨率上得到更精确的注意力系数。这是一个有取舍的改动，效果需要结合具体任务判断——我在注释里如实写明了这一点。

相比官方版本，我的简化版还做了几处裁剪：

• 去掉 theta 的子采样卷积，统一用 1×1 卷积，inter_channels 默认取 in_channels // 2
• 只保留 concatenation（ReLU+Sigmoid）这一条主路径，去掉 debug/residual/softmax 等分支
• 不依赖 models.networks_other.init_weights，初始化交给 PyTorch 默认

5.6 注入 UNet 的完整前向传播

把 AttentionGate2D 插到跳跃连接前，就得到了 Attention U-Net。下面这张是我对应最终写好的完整代码画的流程图，把编码器、瓶颈层、三个注意力门、解码器拼接都串在了一起：

代码里我加了三个注意力门 att4 / att3 / att2，分别处理对应层的跳跃特征：

class UNet(nn.Module):
    def __init__(self, n_channels, n_classes, bilinear=False):
        super(UNet, self).__init__()
        # 编码器
        self.inc = DoubleConv(n_channels, 64)
        self.down1 = Down(64, 128)
        self.down2 = Down(128, 256)
        self.down3 = Down(256, 512)
        factor = 2 if bilinear else 1
        self.down4 = Down(512, 1024 // factor)
        # Attention Gates
        self.att4 = AttentionGate2D(512, 1024 // factor)
        self.att3 = AttentionGate2D(256, 512 // factor)
        self.att2 = AttentionGate2D(128, 256 // factor)
        # 解码器
        self.up1 = Up(1024, 512 // factor, bilinear)
        self.up2 = Up(512,  256 // factor, bilinear)
        self.up3 = Up(256,  128 // factor, bilinear)
        self.up4 = Up(128,  64,             bilinear)
        # 输出层
        self.outc = OutConv(64, n_classes)

    def forward(self, x):
        # Encoder
        x1 = self.inc(x)
        x2 = self.down1(x1)
        x3 = self.down2(x2)
        x4 = self.down3(x3)
        x5 = self.down4(x4)
        # Decoder：每步先用 AG 筛选跳跃特征，再上采样拼接
        x4_att = self.att4(x4, x5)      # 用最深 x5 作门控筛选 x4
        x = self.up1(x5, x4_att)
        x3_att = self.att3(x3, x)
        x = self.up2(x, x3_att)
        x2_att = self.att2(x2, x)
        x = self.up3(x, x2_att)
        x = self.up4(x, x1)
        # Output
        logits = self.outc(x)
        return logits

下面按图分小节把完整数据流走一遍，对应上面 forward 的每一行。

编码器：逐层下采样，保留中间特征

从 x1 = self.inc(x) 开始，输入图像先经一层 DoubleConv 得到 x1（64 通道），之后每过一个 Down 就 MaxPool 减半 + DoubleConv：

• x1 = inc(x)：[64, H, W]
• x2 = down1(x1)：[128, H/2, W/2]
• x3 = down2(x2)：[256, H/4, W/4]
• x4 = down3(x3)：[512, H/8, W/8]
• x5 = down4(x4)：[1024, H/16, W/16] ← 瓶颈层

关键点：每一层的中间输出 x1~x4 都要单独留变量保存，因为它们后面要进跳跃连接。这就是我前面强调的”前向传播变量不能重名”的原因。

瓶颈层 x5：最深语义 + 第一个门控信号

x5 空间最小、通道最多（1024），语义最抽象。它身兼两职：既要进 up1 做上采样，又要作为第一个注意力门 att4 的门控信号 g，去指导对 x4 的筛选。

解码第一段：att4 用 x5 筛选 x4，再 up1

x4_att = self.att4(x4, x5)   # g = x5（瓶颈），筛选 x4
x = self.up1(x5, x4_att)     # x5 上采样 → 与 x4_att 拼接 → DoubleConv

att4(x4, x5) 里，被筛选的是跳跃特征 x4，门控信号 g = x5。AG 用最深的 x5 告诉网络”目标大概在哪”，给 x4 每个位置打注意力权重，背景被压低、目标被突出，得到 x4_att。然后 up1 把 x5 上采样到 x4 的分辨率，与 x4_att 沿通道维拼接，再 DoubleConv，输出 x（512 通道、H/8 分辨率）。

解码第二段：att3 用 up1 输出筛选 x3，再 up2

x3_att = self.att3(x3, x)    # g = up1 的输出，筛选 x3
x = self.up2(x, x3_att)

这里门控信号 g 换成了上一段解码器的输出 x（不再是 x5）。x3 是 256 通道、H/4 分辨率，g 是 512 通道、H/8 分辨率——在我的 AttentionGate2D 改写里，AG 会把 phi_g 上采样到 x3 的分辨率再相加，也就是那张原理图里”调整尺寸”这一步。up2 再上采样 + 拼接 + DoubleConv，得到 256 通道、H/4 的 x。

解码第三段：att2 用 up2 输出筛选 x2，再 up3

x2_att = self.att2(x2, x)    # g = up2 的输出，筛选 x2
x = self.up3(x, x2_att)

同样的模式：门控 g 用更深一段（up2 输出），筛选跳跃特征 x2（128 通道、H/2）。up3 上采样拼接后得到 128 通道、H/2 的 x。

最浅层 + 输出：x1 不加注意力

x = self.up4(x, x1)          # x1 不经过 AG
logits = self.outc(x)        # 1×1 卷积压到 n_classes

最浅层 x1（64 通道、原分辨率）不接注意力门，直接和 up4 上采样结果拼接。原因是 x1 已经是最细的位置细节，再筛反而可能丢边界信息。最后 outc 用 1×1 卷积把 64 通道压成 n_classes 通道，输出分割结果。

串起来看门控信号 g 的来源规律：att4 用瓶颈 x5、att3 用 up1 输出、att2 用 up2 输出——总是用”更深一段”的解码输出去指导”更浅一层”的跳跃特征。越深层语义越强，用来筛浅层细节；越浅层细节越多，被筛后补回边界。这就是”理解是什么”与”恢复在哪里”在注意力加持下的二次协作。

---

六、初步对照实验：Attention 真的比 Baseline 好吗？

把 Attention Gate 加进 U-Net 之后，下一步自然是问：它到底有没有用？我用一轮固定数据划分 + 多随机种子的对照实验来回答。这部分是初步验证，目的是看趋势，不是最终性能评测。

6.1 实验设计：固定划分 + 多种子

两种模型：Baseline U-Net（原始）和 Attention U-Net（带 Attention Gate）。为了保证对照公平，关键参数完全一致：

项目	设置
数据总量	30 张
训练集 / 验证集	27 / 3（90%/10%）
Epoch	5
Batch size	1
Learning rate	1e-5
Image scale	0.5
上采样	转置卷积
输入通道 / 输出类别	1 / 2
数据划分种子	SPLIT_SEED = 2026
训练种子	1 / 2 / 3

设计核心是两层种子分离：

SPLIT_SEED = 2026
    ↓
固定"哪 27 张训练、哪 3 张验证"（三个 seed 完全一样）

TRAIN_SEED = 1 / 2 / 3
    ↓
改变模型初始化、训练随机状态、DataLoader shuffle 顺序

Baseline 和 Attention 在同一个 seed 下成对比较

这样 seed=1 的 Baseline 只和 seed=1 的 Attention 比，seed=2 和 seed=2 比。如果某次 Attention 赢了，可以排除”换了验证集”的干扰，判断到底是结构真的好，还是某次随机初始化碰巧好。

6.2 train.py 的关键改动

attention 版的 train.py 相比原版加了种子控制，核心改动：

# 新加：固定随机种子
def set_seed(seed):
    random.seed(seed)
    np.random.seed(seed)
    torch.manual_seed(seed)
    if torch.cuda.is_available():
        torch.cuda.manual_seed(seed)
        torch.cuda.manual_seed_all(seed)
    torch.backends.cudnn.deterministic = True
    torch.backends.cudnn.benchmark = False

# 数据划分用固定种子，保证三个 seed 下训练/验证集身份一致
split_generator = torch.Generator().manual_seed(2026)
train_set, val_set = random_split(dataset, [n_train, n_val], generator=split_generator)

# 训练 shuffle 用另一个种子，随 seed 参数变化
train_generator = torch.Generator().manual_seed(3)   # 跑 seed=1/2 时改成 1/2
train_loader = DataLoader(train_set, shuffle=True, generator=train_generator, **loader_args)

跑 3 个 seed 时，把 set_seed(3) 和 train_generator.manual_seed(3) 里的 3 换成 1、2、3 分别训练三次。from unet import UNet 导入的是带 AttentionGate2D 的版本。这里 cudnn.deterministic=True、benchmark=False 是为了尽量让同一种子下结果可复现。

6.3 三组对照结果

每个 seed 下取训练过程中的最高验证 Dice：

Seed	Baseline	Attention	提升（百分点）	本组
1	0.931129	0.933897	+0.277	Attention 胜
2	0.917950	0.935131	+1.718	Attention 胜
3	0.925838	0.930023	+0.419	Attention 胜
平均	0.924973	0.933017	+0.804	Attention 平均更高

三个 seed 下 Attention 全部胜出。标准差上 Baseline ≈ 0.0066、Attention ≈ 0.0027，Attention 的三次结果更集中。

注意：Dice 0.933 不等于”93.3% 像素分类正确率”。 Dice 衡量的是预测前景区域与真实前景区域的重叠程度（2TP/(2TP+FP+FN)），不是分类准确率。

6.4 这些数字分别代表什么

Seed（随机种子） 影响三件事：模型参数初始化、训练中的随机过程、DataLoader 的 shuffle 顺序。改 seed=1→2→3 等于让模型从另一套随机条件重新训练。而 SPLIT_SEED=2026 始终不变，所以三个 seed 的训练集和验证集身份一致，改的是训练随机性而不是换验证图。

Validation Dice 是验证集上的 Dice 系数，衡量预测分割区域与真实标注的重叠程度。

Best Validation Dice 是一次训练过程中出现过的最高验证 Dice。训练中验证指标会波动（比如 0.925→0.930→0.934→0.928→0.919），最后一次不一定最好，所以取过程中的最高值。正式实验应该保存 best_model.pth（验证指标刷新最高时存模型），而不是默认 checkpoint_epoch5.pth。

平均值回答”在不同随机初始化下总体怎么样”，比单次训练可靠。标准差粗略反映不同种子下的波动大小—目前 Attention 的标准差更小，说明三次结果更集中，但只有 3 个 seed，只能称为”稳定性上的正向迹象”。

6.5 能得到什么结论

可以比较稳妥地写：

在固定数据划分、3 个训练种子的对照实验中，Attention U-Net 的最佳验证 Dice 在 3 次实验里均高于 Baseline U-Net。Baseline 平均 0.92497、Attention 平均 0.93302，平均提高约 0.00805 Dice（约 0.80 个百分点），且 seed 间波动更小。

简化成一句话：3/3 个 seed Attention 胜，平均提升约 +0.80 个百分点。当前实验支持”Attention Gate 对这个数据集有正向作用的趋势”。

6.6 还不能下什么结论

不能直接写”Attention 已被充分证明具有显著提升”，原因有三：

三个限制

① 验证集只有 3 张。30 张按 90%/10% 划分，验证只有 3 张。某一张困难图的表现变化就能明显影响平均 Dice。这是当前最大限制，不是 seed 数量。

② 只训练 5 个 epoch。5 epoch 适合检查代码能跑、做结构筛选、判断有无正向趋势，但不一定充分收敛。所以叫”初步结构对照实验”而非最终性能实验。

③ 一个 epoch 内验证多次。现有 train.py 在一个 epoch 内多次计算 Validation Dice，所以”Best Val Dice”实际是从一次训练里的多次验证中取最高。正式实验建议改成每 epoch 验证一次、刷新最高就存 best_model.pth，方便画训练曲线和比较。

上述三个限制，在第七章的 train.py 规范化、第八章的 30 Epoch 对照、第九章的 5-Fold 中已逐步解决。第六章的结论需要在后续章节中修正和收紧。

6.7 初步实验后的方向预告

这轮 3-Seed 对照验证了 Attention 的初步趋势，但下一阶段的最终目标是泡沫图像分割（每个泡沫单独识别、编号）。对于这种任务，不能只看 Dice——两个相邻泡沫被粘成一块时，Semantic Dice 仍然可能很高，但泡沫计数和实例分离已经错了。

泡沫专用指标（Bubble Count Error、Instance F1、Merge/Split Error）和后续路线（连通域 / Watershed / Boundary / 实例分割）在第十一章展开。下面先把实验流程补全：规范 train.py → 30 Epoch 收敛检查 → 5-Fold → 原作者 Attention 三模型对照。

---

七、Train.py 规范化：让对照实验可重复、可解释

3 组 Seed 初步对照跑完以后，我没有继续盲目加 Seed，也没有立刻改 unet.py，而是先把 train.py 规范化。原因很简单：旧版训练流程本身就不够严谨，如果带着”一个 Epoch 内验证多次”的旧逻辑去下结论，后面的数字都不可信。

7.1 两个项目的关系

Baseline 和 Attention 的工程结构始终遵循同一条原则：

F:\Pytorch-UNet-master\
├── train.py       ← Baseline 与 Attention 完全相同
└── unet.py        ← Baseline：原始 U-Net

F:\Pytorch-UNet-master-attention\   （Attention 工程）
├── train.py       ← 与 Baseline 完全相同
└── unet.py        ← Attention U-Net

只让网络结构不同，其余全部相同——数据、Epoch、Seed、Optimizer、Loss、Scheduler、Validation 方式、train.py 代码，Baseline 和 Attention 必须完全一致。这是后续所有对照实验的底线。

7.2 第一轮改动：改了什么、为什么改

修改项	旧版	新版	原因
默认 Epoch	5	30	5 Epoch 只适合快速筛结构，不能判断收敛后的最终性能
Validation 频率	一个 Epoch 内多次	每 Epoch 一次	旧逻辑相当于在小验证集上反复”看答案”
模型保存	每 Epoch 存 checkpoint_epochN.pth	只存 best_model.pth	取验证集表现最好的模型，而不是最后一个 Epoch
Seed 控制	手动改源码里的数字	--seed 命令行参数	切换 Seed 不用进文件改多处
验证集 drop_last	True	False	验证阶段不能丢掉最后几个样本
Epoch 日志	只有 batch loss	Train Loss + Val Dice	便于看收敛速度和过拟合
Scheduler	中途多次验证时更新	每 Epoch 验证后更新	patience=5 现在表示”连续 5 个完整 Epoch 没改善”

旧版"一个 Epoch 内验证多次"的问题

旧代码里有类似逻辑：

division_step = n_train // (5 * batch_size)
if global_step % division_step == 0:
    val_score = evaluate(...)

这意味着 Epoch 1 内部会：训练几张 → 验证 → 再训练 → 验证 → …… 5 Epoch 实验实际上会产生大量 Validation Dice。如果从这些数字里直接挑最大值当 Best Dice，相当于在同一 3 张验证图上反复挑选最优时刻，不够规范。

7.3 新版训练核心代码

Seed 的完整传递路线：

python train.py --seed 1
        ↓
args.seed → set_seed(args.seed) → 控制模型初始化
        ↓
train_model(..., seed=args.seed)
        ↓
train_generator.manual_seed(seed) → 控制 DataLoader shuffle

每个 Epoch 结束后的验证与保存逻辑：

# 每个 epoch 训练完成后，只验证一次
val_score = float(evaluate(model, val_loader, device, amp))
scheduler.step(val_score)

avg_epoch_loss = epoch_loss / len(train_loader)
logging.info(
    f'Epoch {epoch}/{epochs} finished - '
    f'Train Loss: {avg_epoch_loss:.6f} - '
    f'Validation Dice: {val_score:.6f}'
)

# 只保存验证集表现最好的模型
if save_checkpoint and val_score > best_dice:
    best_dice = val_score
    torch.save(state_dict, str(dir_checkpoint / 'best_model.pth'))

set_seed(args.seed) 必须在 model = UNet(...) 之前执行，否则模型随机初始化不受 Seed 控制。当前代码顺序已经正确：get_args() → set_seed(args.seed) → 创建模型。

规范化后的训练命令：

cd "F:\Pytorch-UNet-master"
$env:WANDB_MODE="disabled"

# Baseline，30 Epoch，Seed=1
python train.py --seed 1 2>&1 | Tee-Object baseline_30epoch_seed1.log

# Attention 工程目录同理
cd "F:\Pytorch-UNet-master-attention"
python train.py --seed 1 2>&1 | Tee-Object attention_30epoch_seed1.log

---

八、30 Epoch 收敛对照：充分训练后 Attention 还领先吗？

train.py 规范化完成后，我没有立刻做 5-Fold，而是先用固定 27/3 划分 + 30 Epoch + Seed=1 跑一轮，检验第六章 5 Epoch 时看到的 Attention 优势是否在充分训练后仍然成立。

8.1 实验设置

与 3-Seed 实验相同的数据划分（SPLIT_SEED=2026，27 训练 / 3 验证），但 Epoch 从 5 提升到 30，验证方式改为每 Epoch 一次、保存 best_model.pth。

8.2 结果

模型	Best Validation Dice	Best Epoch	Epoch 30 Dice
Baseline	0.938300	18	0.930852
Attention	0.936670	10	0.931765

Best Dice 差值：

Attention - Baseline = -0.001630
≈ Baseline 高约 0.163 个百分点

8.3 判断变化：短训练优势 ≠ 最终优势

这次实验修正了第六章的结论方向。5 Epoch + 3 Seed 时 Attention 3/3 全胜，但 30 Epoch 充分训练后 Baseline 追平并略微反超。不能再写”Attention 一定提高最终 Dice”，而应写：短训练条件下 Attention 有初步正向趋势，但充分训练后这种优势并不稳定。

同时观察到：

• Baseline 最佳出现在 Epoch 18，Attention 最佳出现在 Epoch 10
• 两者在最佳 Epoch 之后都没有持续大幅增长
• 30 Epoch 对当前结构比较基本足够，不必立刻全部重跑到 50 Epoch

此时最大的限制已不再是”Seed 1 是否偶然”，而是：只有 3 张 Validation，这 3 张能否代表整个 30 张数据集？ 实验重点从”随机初始化稳定性”转向”数据划分稳定性”——于是进入 5-Fold。

---

九、5-Fold Cross Validation：验证集从 3 张扩到全覆盖

9.1 为什么升级到 5-Fold

固定 27/3 划分的核心问题是验证集只有 3 张，某一张困难图的表现变化就能明显拉动平均 Dice。5-Fold 让每张图都当过一次验证样本，Baseline 和 Attention 在完全相同的 Fold 划分下比较，五个验证 Fold 互不重复、合起来覆盖全部 30 张。

9.2 train.py 第二轮改动

改动	内容
数据划分	random_split → Subset + 5-Fold
新增参数	--fold（0~4）
模型保存	best_model.pth → best_model_fold{fold}.pth
Fold 日志	启动时打印 Fold X/4 - Train size: 24, Validation size: 6
保留不变	30 Epoch、每 Epoch 验证一次、--seed、Fold 排列 Seed=2026

5-Fold 划分核心代码（F:\Pytorch-UNet-master\train.py）：

n_splits = 5
fold_generator = torch.Generator().manual_seed(2026)
indices = torch.randperm(len(dataset), generator=fold_generator).tolist()

fold_size = len(dataset) // n_splits          # 30 / 5 = 6
val_start = fold * fold_size
val_end = val_start + fold_size
val_indices = indices[val_start:val_end]
train_indices = indices[:val_start] + indices[val_end:]

train_set = Subset(dataset, train_indices)    # 24 张
val_set = Subset(dataset, val_indices)        # 6 张

manual_seed(2026) 固定 Fold 排列顺序，保证 Baseline 和 Attention 在同一个 Fold 中使用完全相同的 24 张训练图和 6 张验证图。--seed 仍然只控制模型初始化和训练 shuffle，与 Fold 划分无关。

9.3 运行方式

正式对照实验一个一个 Fold 跑（不并行多个 GPU 进程，避免 OOM 和条件不统一）：

# Baseline，Seed=1，依次跑 Fold 0~4
python train.py --seed 1 --fold 0 2>&1 | Tee-Object baseline_fold0.log
python train.py --seed 1 --fold 1 2>&1 | Tee-Object baseline_fold1.log
python train.py --seed 1 --fold 2 2>&1 | Tee-Object baseline_fold2.log
python train.py --seed 1 --fold 3 2>&1 | Tee-Object baseline_fold3.log
python train.py --seed 1 --fold 4 2>&1 | Tee-Object baseline_fold4.log

Attention 工程目录用相同命令，共 10 次训练（Baseline 5 Fold + Attention 5 Fold）。

9.4 完整 5-Fold 结果

Fold	Baseline Best	Baseline Best Epoch	Attention Best	Attention Best Epoch	Δ = A − B
0	0.948187	25	0.949413	22	+0.001226
1	0.952715	27	0.951543	30	−0.001172
2	0.948218	29	0.950042	28	+0.001824
3	0.941981	29	0.942210	29	+0.000229
4	0.929799	13	0.929608	13	−0.000191

胜负：Attention 3 胜（Fold 0/2/3），Baseline 2 胜（Fold 1/4）。但不能只看 3:2，必须看平均值和变化幅度。

Mean ± SD：

Baseline  Mean Best Dice = 0.944180 ± 0.008900
Attention Mean Best Dice = 0.944563 ± 0.009103

平均差 = +0.000383 Dice ≈ +0.038 个百分点

9.5 Fold 差异远大于 Attention 差异

Fold 1 ≈ 0.952    vs    Fold 4 ≈ 0.930
不同 Fold 之间可相差约 0.022 Dice（≈ 2.2 个百分点）

Attention 相对 Baseline 的平均变化只有约 0.00038 Dice（≈ 0.038 个百分点）

阶段性结论：在 5-Fold 交叉验证中，Attention U-Net 在 3 个 Fold 上 Best Dice 更高、2 个 Fold 上更低。两者平均 Best Dice 分别约为 0.94418 和 0.94456，Attention 平均仅高约 0.00038 Dice——该变化幅度远小于不同 Fold 之间的波动，当前结果不支持”Attention Gate 能稳定、明显提高最终语义分割 Dice”。

9.6 三个实验阶段的统一理解

整个过程不是互相矛盾，而是实验逐渐变严格：

阶段	设置	关键结果	说明
A	5 Epoch + 3 Seed + 固定 27/3	Attention 3/3 胜，平均 +0.80 pp	短训练条件下有正向趋势
B	30 Epoch + 固定 27/3 + Seed 1	Baseline 0.9383 > Attention 0.9367	充分训练后早期优势不一定保留
C	30 Epoch + 5-Fold + Seed 1	Baseline ≈ 0.94418，Attention ≈ 0.94456	换验证集后两者基本同一水平

初步看起来有效 → 检查是否真正收敛 → 发现优势不稳定 → 换不同验证集 → 确认平均 Dice 几乎相同

---

十、原作者 Grid Attention 验证：三模型 5-Fold 对照

5-Fold 结果显示简化版 Attention 与 Baseline 几乎持平后，我还有一个关键疑问：会不会不是 Attention 本身没用，而是我的简化实现偏离了原作者机制？ 于是补做了第三个模型——更接近 Ozan Oktay 原作者 Grid Attention 的二维适配版。

10.1 补做动机

5-Fold 时简化版 Attention 相对 Baseline 只高 +0.000383 Dice，几乎可以忽略。但不能直接说”原版 Attention U-Net 对本任务无效”——更准确的说法是”当前简化 Attention 与 Baseline 基本相当“。需要排除”实现过度简化”这一可能性。

参考来源：ozan-oktay/Attention-Gated-Networks 的 grid_attention_layer.py，在保持当前 2D U-Net 主干不变的前提下，仅把 Attention 部分按原作者核心机制做最小适配。

10.2 简化版 vs 原作者机制：两个核心差异

差异 ①：attention 在哪个分辨率上算

	简化版（我的改写）	原作者 Grid Attention
theta(x)	1×1 卷积，保持原分辨率	2×2 stride=2 卷积，先降到 coarse grid
phi(g)	1×1 卷积后上采样到 x 的尺寸	1×1 卷积后对齐到 coarse grid
alpha	直接在高分辨率上算	在低分辨率上算，再上采样回 x

简化版：g 往 x 的高分辨率对齐
原作者：x 先降到 coarse grid → 低分辨率算 attention → alpha 再放大回来

差异 ②：gating signal 的来源

	简化版	原作者
三个 AG 的 g	att4 用 x5，att3 用 up1 输出，att2 用 up2 输出	共享同一个 bottleneck gating signal
实现	每层门控信号不同	gating = self.gating(x5)，att4/att3/att2 共用

10.3 原作者机制版的最小改动

theta 改为下采样卷积：

self.theta = nn.Conv2d(
    in_channels, inter_channels,
    kernel_size=(2, 2), stride=(2, 2), padding=0, bias=False
)

shared gating block：

self.gating = nn.Sequential(
    nn.Conv2d(1024 // factor, 512, kernel_size=1),
    nn.BatchNorm2d(512),
    nn.ReLU(inplace=True)
)
# forward 中：
gating = self.gating(x5)
x4_att, _ = self.att4(x4, gating)
x3_att, _ = self.att3(x3, gating)
x2_att, _ = self.att2(x2, gating)

coarse grid 上算 alpha，再放大回 x：

f = F.relu(theta_x + phi_g, inplace=True)
attention = torch.sigmoid(self.psi(f))
attention = F.interpolate(attention, size=x.shape[2:], mode='bilinear', align_corners=True)
y = attention.expand_as(x) * x
return self.W(y), attention

inter_channels 按原作者设置（不再默认 in_channels // 2）：

att4: in=512,  gating=512, inter=512
att3: in=256,  gating=512, inter=256
att2: in=128,  gating=512, inter=128

x1 仍然不加 Attention，与原作者设计一致。train.py、Loss、Optimizer、5-Fold 划分等全部不动，变量只有 Attention 机制本身。

10.4 三模型完整 5-Fold 结果

Fold	Baseline	Simplified Attention	Author Attention
0	0.948187	0.949413	0.947896
1	0.952715	0.951543	0.951689
2	0.948218	0.950042	0.949690
3	0.941981	0.942210	0.941819
4	0.929799	0.929608	0.927797

Mean ± SD：

模型	Mean Best Dice	SD
Baseline	0.944180	0.008900
Simplified Attention	0.944563	0.009103
Author Attention	0.943778	0.009666

相对 Baseline 的变化：

Simplified Attention：+0.000383 Dice（+0.038 pp）
Author Attention：    −0.000402 Dice（−0.040 pp）
Author vs Simplified： −0.000785 Dice（−0.079 pp）

三者差距都在 0.001 以内，基本处于同一水平。

10.5 为什么三者几乎一样

五个原因

① Baseline 本身已经很强（Mean Dice ≈ 0.9442），处于高性能/接近饱和区。Attention 即使改善了部分边界像素或背景区域，对整图 Dice 的影响也可能只有 0.000x。

② Attention 解决的问题可能不是当前任务的主要瓶颈。 Attention Gate 擅长”哪些区域更重要、该看哪里”，但泡沫任务真正的困难可能是相邻泡沫粘连、实例分离——找到泡沫不等于把相邻泡沫正确分成独立实例。

③ Dice 对实例粘连不够敏感。 两个泡沫被预测成一个连通区域，从实例角度错误严重，但从像素角度大部分内部像素仍然正确，Dice 仍然可以很高。

④ 数据量很小（每 Fold 仅 24 张训练图），Attention 额外增加了 theta/phi/psi/W/gating 等参数，表达能力增强不等于泛化能力增强。

⑤ Attention 不是”加上必然提高 Dice”。 若网络学到 α ≈ 1，则 α·x ≈ x，Attention 退化为普通 skip connection；若错误压低有用特征，反而可能略降性能。

10.6 当前能下的正式结论

不能写”Attention U-Net 没用”，也不能写”完全复现原论文后证明 Attention 无效”——本实验仍是当前 2D Pytorch-UNet backbone + Grid Attention 核心机制的二维适配。

在当前 30 张泡沫图像数据、当前 2D U-Net 主干、相同训练协议和 5-Fold 划分条件下，无论使用普通 U-Net、简化 Attention Gate，还是更接近 Ozan Oktay 原作者 Grid Attention 的二维适配版本，最终 Best Validation Dice 都非常接近（0.94418 / 0.94456 / 0.94378）。当前实验不支持 Attention Gate 能稳定、明显提高该任务的最终语义分割 Dice。 也不支持”之前 Attention 没提升主要是因为代码过度简化”的解释。

完整 Attention 证据链：

5 Epoch + 3 Seed → Simplified 3/3 胜 → 怀疑 Attention 有效
        ↓
30 Epoch + 固定 27/3 → Baseline 略高 → 短训练优势 ≠ 最终优势
        ↓
30 Epoch + 5-Fold → 0.94418 vs 0.94456 → 几乎一样
        ↓
补做 Author Attention → 0.94378 → 仍与 Baseline 基本相同
        ↓
继续改 theta / 换 CBAM / SE 的实验价值开始下降

---

十一、下一阶段：从语义 Dice 转向泡沫实例分割

Attention 结构对照已经比较完整（Baseline ✅、Simplified Attention ✅、Author Attention ✅，全部 5-Fold + 30 Epoch + 相同 Seed/Fold/训练流程）。此时继续盲目叠加 SE、CBAM、Transformer 等模块，价值开始下降——真正值得研究的不是 0.94418 vs 0.94456 vs 0.94378 之间的 0.000x 差距，而是泡沫有没有粘在一起、数量对不对、边界准不准。

11.1 为什么不能只看 Semantic Dice

用户最终任务是每个泡沫单独识别、编号。下面两种结果 Dice 可能非常接近，但对编号任务完全不同：

真实：      模型 A：     模型 B：
○ ○ ○      ○ ○ ○       ○○ ○      ← B 把两个相邻泡沫粘成一块

模型 A 正确识别 3 个泡沫，模型 B 只识别成 2 个——Semantic Dice 很高 ≠ 实例分离已经做好。

11.2 建议增加的评价指标

Dice / IoU / Precision / Recall
Bubble Count Error（泡沫数量误差）
Instance Precision / Recall / F1
Merge Error / Split Error
Boundary 指标

模型选择不要简单”谁 Dice 高选谁”：

情形	判断	选择
Attention Dice↑ 且计数误差↓、Instance F1↑	全面更好	Attention U-Net
Attention Dice↑ 但 Bubble Count Error↑、Merge↑	粘连更严重	实例分离更重要，不选 Attention
Baseline ≈ Attention 差距极小	收益极小	原始 U-Net 更实用
多 fold/seed 持续领先且实例指标也更好	强证据	Attention 作为专用模型

11.3 后续模型路线与项目进展

按泡沫接触程度分三种情况（与 6.7 节一致）：

情况 A：泡沫基本分开

Attention U-Net + 连通域分析即可。流程：原图 → U-Net → 二值 mask → 连通域 → 逐个泡沫编号。

情况 B：泡沫经常接触

需要 U-Net + 距离变换 + Watershed（分水岭），或增加 Boundary/Edge 分支让网络专门学泡沫边界。

情况 C：大量泡沫紧密接触且必须逐个编号

任务升级为实例分割，考虑 Mask R-CNN、Cellpose、StarDist，或 U-Net + Boundary prediction + Watershed。

F:\Pytorch-UNet-master 里我已经开始搭建实例分割评估管线：

make_instance_gt.py          ← 生成实例级 Ground Truth
instance_predict_step1.py    ← 语义 mask + 连通域
instance_predict_step2.py    ← + Distance Transform + Watershed
instance_predict_step3.py    ← 完整实例预测与 debug 输出
evaluate_instances.py        ← 实例级指标评估
unet_boundary.py             ← Boundary 分支网络（探索中）

推荐下一步：拿 best_model_foldX.pth 实际预测几张泡沫图，同时查看原图 / GT / Predicted Mask，先观察真实失败模式（漏检？背景误检？边界偏移？相邻粘连？一个切成多个？），再决定走 Watershed、Boundary 还是实例分割路线。

---

十二、总结

把整条学习线收个尾：

1. 概念：图片是数字矩阵，卷积/池化/上采样是三大基础操作，上采样找不回池化丢的细节——这正是跳跃连接存在的理由
2. 架构：U-Net = 编码器（理解是什么）+ 解码器（恢复在哪里）+ 跳跃连接（细节补给），逐层数据流把 572×572×1 最终映射到 388×388×2
3. 代码：把官方多文件改写合一，padding=1 的 same 卷积让尺寸守恒；前向传播里变量不能重名，否则取不到中间层特征
4. 实战：ISBI 细胞壁分割，”只改一个变量”的 A–K 实验脉络，数据增强和后处理是低成本的稳定涨点手段
5. 进阶：Attention Gate 在跳跃连接前筛选特征，用更深层的 g 指导、ReLU+Sigmoid 得注意力系数 α；我的简化版把 phi_g 上采样到 x 尺寸，原作者版则先降 coarse grid 再放大
6. 对照实验链：3-Seed 初步验证（Attention 3/3 胜）→ train.py 规范化（30 Epoch、每 Epoch 验证、best_model、—seed/—fold）→ 30 Epoch 收敛检查（Baseline 反超）→ 5-Fold（两者 Mean Dice 仅差 0.00038）→ 原作者 Grid Attention 三模型对照（0.94418 / 0.94456 / 0.94378，三者基本持平）
7. 下一步：Attention 结构对照已较完整，继续堆模块价值下降；应从语义 Dice 转向泡沫实例分离——Bubble Count Error、Instance F1、Watershed/Boundary 才是当前瓶颈

从”能跑通 U-Net”到”理解注意力为什么这样设计”再到”用严格对照实验证明 Attention 对本任务语义 Dice 提升有限”，这条线的核心始终是同一个问题——怎么把细节精准地送到需要它的地方，以及怎么用正确的指标判断模型对最终任务有没有用。U-Net 用跳跃连接回答了一次，Attention U-Net 又用门控筛选回答了第二次；而对泡沫编号任务，答案可能不在 Attention，而在实例分离。

---

参考资料

• Ronneberger O. et al. U-Net: Convolutional Networks for Biomedical Image Segmentation (MICCAI 2015)
• Oktay O. et al. Attention U-Net: Learning Where to Look for the Pancreas (MIDL 2018)
• milesial/Pytorch-UNet：https://github.com/milesial/Pytorch-UNet
• ozan-oktay/Attention-Gated-Networks：https://github.com/ozan-oktay/Attention-Gated-Networks
• 学习笔记来源（CSDN）：https://blog.csdn.net/knighthood2001/article/details/138075554
